排水処理用のPDシリーズ帯コンベア

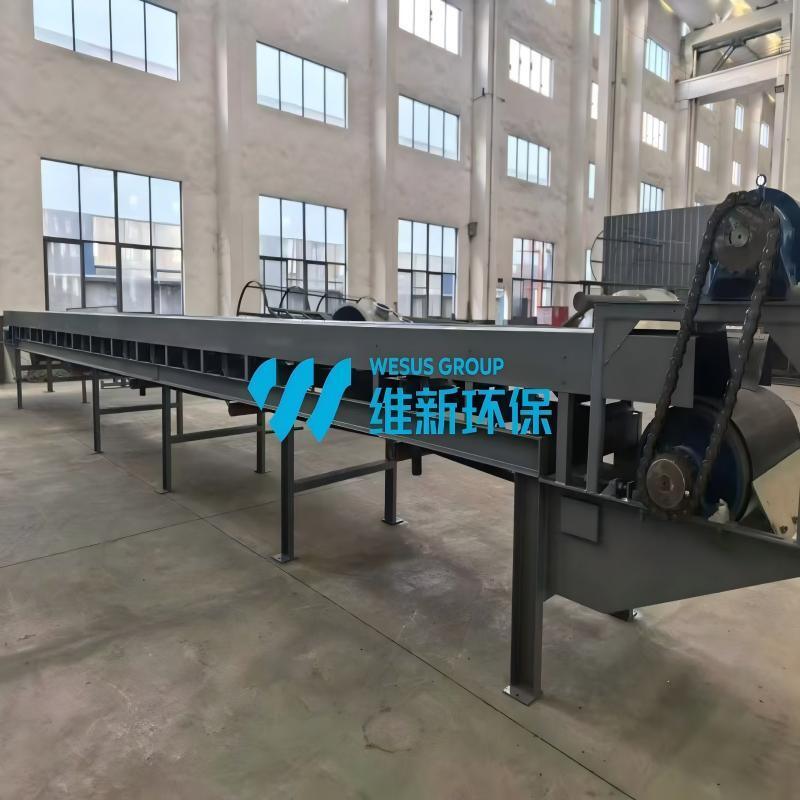

PD‑シリーズベルトコンベヤ（廃水処理用）

概要

PD‑シリーズベルトコンベヤは、廃水処理の条件下で特別に設計された連続搬送ユニットです。無端のコンベヤベルトを荷重支持部材および牽引部材として使用し、駆動プーリーとベルト間の摩擦伝達により作動します。スクリーニング、グリット、脱水汚泥を積込端から排出端まで安定かつ連続的に搬送します。湿潤汚泥の取り扱いに最適化されており、漏れ防止およびこぼれ防止性能、大容量、そして湿潤で腐食性の廃水環境に対応する柔軟なレイアウトを備えています。

製品概要

廃水処理ワークフローにおいて、PD‑シリーズベルトコンベヤは、バーグリーンの排出口、ボルテックスグリットチャンバー、プレート‑アンド‑フレーム/ベルトフィルタープレスに適合するように特別に製造されており、スクリーニング、グリット、脱水汚泥の移送、貯蔵、トラック積込みに使用されます。幅広い仕様が利用可能です。数メートルの短尺ユニットは、工場内プロセス接続に使用され、長距離または傾斜バージョンは完全にカスタマイズ可能です。ベルト幅、ベルト速度、ベルト材質、駆動アセンブリは、汚泥の水分含有量、スラグ排出量、および現場の制約に応じて選択できます。固定式と移動式の両方の構成がオプションで利用可能です。

製品パラメータ

作動原理

1.積込み

下水処理施設からのスクリーニングと汚泥は、バーグリーンの排出口やフィルタープレスの排出口から積込端に落下します。材料ガイドシュートによって誘導され、材料はコンベヤベルトの中央に集中し、材料のずれ、汚泥のこぼれ、下水の滴下による二次的な現場汚染を防ぎます。

2.搬送

コンベヤベルトは、ヘッド駆動プーリーとテールベンドプーリーの周りに巻き付けられた無端の閉ループを形成します。テンショニング装置はベルトに適切な予張力をかけます。モーターは減速機を介して駆動プーリーを駆動します。プーリーとベルト内面の間の摩擦によって駆動され、ベルト全体が周期的に走行します。搬送部は、トラフまたはフラットのアイドラーセットによって支持され、リターン部はリターンアイドラーによって支持されます。スクリーニングと汚泥は、排出端に向かって連続的に移動します。

3.排出

汚泥とスクリーニングがヘッドプーリーに到達すると、慣性と重力によってヘッドホッパーを通って汚泥ビンまたは輸送車両に排出されます。ラインに沿った中間排出のために、プラウディスチャージャーまたはトリッパー車を取り付けることができます。

主な設計と性能の特徴

1.用途指向の柔軟なレイアウト

水平、傾斜、および組み合わせ構成で、固定式または移動式のオプションが利用可能です。湿潤スクリーニングと汚泥の短距離移送のために、下水処理工場の限られたスペースに最適化された寸法。

2.湿潤材料用の特殊な付着防止・こぼれ防止機能

ヘッドクリーナーとリターンランクリーナーを備え、ベルト表面の粘着性汚泥残渣を除去します。湿潤条件下では、溝付きプーリーラグを採用し、滑りを回避します。材料ガイドシュートは、汚泥の飛散と滴下を最小限に抑え、作業現場をよりきれいにします。

3.湿潤環境向けの耐腐食性

ユニット全体に強化された防食処理を施すことができます。重度の腐食シナリオでは、304ステンレス鋼構造がオプションです。耐摩耗性、耐加水分解性のベルトと防食アイドラーは、廃水処理プラントの湿気と腐食性媒体に耐えます。

4.包括的な安全保護

プルロープスイッチとベルトずれスイッチを備えています。傾斜設置の場合、逆走防止のためにバックストップがオプションです。廃水スラグ排出サイクルに合わせるために、連続または断続的な運転をサポートします。

5.費用対効果が高く、メンテナンスが容易

スペアパーツの高い互換性。テンショニング装置は、運転中のベルトの伸びを補償し、現場での点検と部品交換を簡素化して、運用コストを削減します。

用途

1.地方自治体の廃水処理プラント

バーグリーンで捕捉されたスクリーニング、ボルテックスグリットチャンバーからのグリット、プレート‑アンド‑フレームまたはベルトフィルタープレスからの脱水汚泥の移送、貯蔵、トラック積込みに使用され、前処理と汚泥処理プロセスを接続します。

2.産業廃水処理ステーション

化学、食肉処理、食品加工、醸造産業からの廃水の前処理で発生するスクリーニング、スカム、脱水汚泥の搬送に使用されます。

3.材料と現場の条件

半固形スクリーニング、グリット、脱水汚泥に適しています。断続的および連続的な運転をサポートします。固定式ユニットにはコンクリート基礎が必要であり、移動式ユニットには平坦で水平な地面が必要です。

会社概要

WESUSは、高度な下水および汚泥処理システムのリーディングメーカーであり、トータルソリューションプロバイダーです。2013年に中国の宜興市で設立され、信頼性が高く、費用対効果の高い機器とエンジニアリングサービスをグローバルクライアントに提供しています。ISO 9001、ISO 14001、ISO 45001の認証を取得しており、大規模な生産拠点、専門的な技術チーム、特許、大学との協力に支えられた強力な社内R&Dおよび製造能力を誇っています。当社の包括的な製品範囲には、スクリーニング、ろ過、汚泥脱水、混合、曝気、およびカスタマイズされたソリューションが含まれます。設計からアフターサービスまでのエンドツーエンドのサービスと実績のあるグローバルプロジェクト経験により、国家ハイテク企業や5つ星アフターサービス認証など、幅広い評価を得ています。真の革新、卓越性、そしてWin-Win協力の哲学を遵守し、WESUSは世界中の地方自治体および産業クライアントにスマートで持続可能な水処理ソリューションを提供することにコミットしています。

FAQ

Q1: 直接のメーカーですか？どのような認証を持っていますか？
A: 当社は自社生産設備とR&Dチームを持つ直接のメーカーです。品質、コスト、納期を完全に管理しており、主要製品についてはISO 9001/14001を含む認証を取得しています。

Q2: どのような協力モデルを提供していますか？
A: 当社は柔軟なソリューションを提供しています。 - 機器供給：スタンドアロンまたはパッケージシステム。 - 請負一式工事（EPC）：設計、調達、建設、試運転。 - 技術協力：プロセスアップグレード、運用保守サポート、技術コンサルティング。
Q3: アフターサービスとサポートはどのように保証されますか？
A: 当社はライフサイクル全体をサポートします。 - 保証：主要機器に対して12～24ヶ月。 - 対応：7x24のリモートサポートと、必要に応じた迅速なオンサイト支援。 - スペアパーツ：長期供給の安全性を確保するために、純正部品を在庫しています。 - 保守：長期的なシステム効率を確保するために、年間保守契約（AMC）が利用可能です。
Q4: プロジェクトの実行プロセスはどのようなものですか？

A: 当社の標準化されたワークフローは、効率性と透明性を保証します。 1. 要件分析 → 2. 提案と見積もり → 3. 設計確定 → 4. 生産と工場テスト → 5. 出荷と設置 → 6. 試運転とトレーニング → 7. アフターサービス。 主要なマイルストーンでは、顧客の関与を奨励しています。
Q5: 参考資料やケーススタディを提供してもらえますか？
A: 当社は、地方自治体およびさまざまな産業分野にわたる広範なグローバルプロジェクト経験を持っています。ご要望に応じて、詳細な匿名化されたケーススタディと顧客からの紹介を提供できます。
Q6: 支払い条件と納期は？
A: - 支払い：T/TおよびL/Cを受け付けます。標準的な業界の進捗払い条件です。 - 納期：標準機器：4～8週間。大規模なカスタムプロジェクト：12～20週間。 契約締結時に明確な生産スケジュールを提供します。
Q7: 海外のお客様にはどのように対応していますか？

A: 当社は海外プロジェクトの経験が豊富で、完全な物流（FOB、CIF、DDPなど）を手配し、完全な通関書類を提供します。当社の設計は、ターゲット市場のコンプライアンス要件を事前に考慮しています。
Q8: 既存のシステムをアップグレードまたは改造できますか？
A: はい。当社は既存の施設の評価と、最小限の投資とダウンタイムでパフォーマンスと容量を向上させるためのカスタマイズされたレトロフィットおよび拡張ソリューションの提供を専門としています。
Q9: どのようにコンサルテーションを開始できますか？

A: 当社のセールスエンジニアリングチームにご連絡ください。効率的な議論を促進するために、処理要件、水質データ、および現場情報をご用意ください。予備的な提案と専門的なアドバイスを提供します。
